Pick it 3D 視覺系統

Pick it 3D 視覺 系列
指定
Pickit L

外貌

特徵
  • 高多功能性
  • 中型和大型零件或表面
  • 可拾取物體尺寸為50×50×10mm
  • 最佳性價比
指定
Pickit M-HD

外貌

特徵
  • 高準確率
  • 中小型零件或表面
  • 可拾取物體尺寸為50×50×5mm
  • 最高性能
指定
Pickit M-HD2

外貌

特徵
  • 高準確率
  • 中小型零件或表面
  • 可拾取物體尺寸為50×50×5mm
  • 最高性能
指定

Pickit L-HD

外貌

特徵
  • 高準確率、寬視野
  • 大型零件或表面、大型容器和托盤
  • 可拾取物體尺寸為50×50×10mm
  • 最高性能
用途

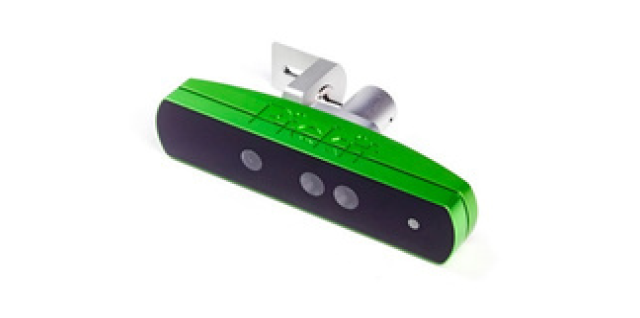

Pickit L

具有多種功能、經濟實惠、經濟高效的 3D 視覺系統

相机技術規格
3D測量技術結構光
3D圖像採集時間300ms
3D相机 分辨率(以像素為單位)640×480 px
3D相机 精密度(mm)*1.0-3.0mm
3D相机 精密度 (%)< 1.2%
3D相机 準確度 (mm)**4-18mm
估計揀選準確度***1.5-2×3D 相机 準確度
3D相机 重量1,030g
3D相机與PC的連接M12-8(USB) -USB3
PC與機器人的連接以太網上的 TCP/IP
供電電源USB3 5VDC
溫度5℃至40℃
濕度95% @ 40°C (非冷凝)
IP 等級IP54
振動運行, 2Grms, 5-500Hz, 3 軸
認證CE, FCC

* 與相机的距離越大,相机精密度越低
** 視場越大,3D相机準確度度越低
*** 真實生產環境的平均準確度

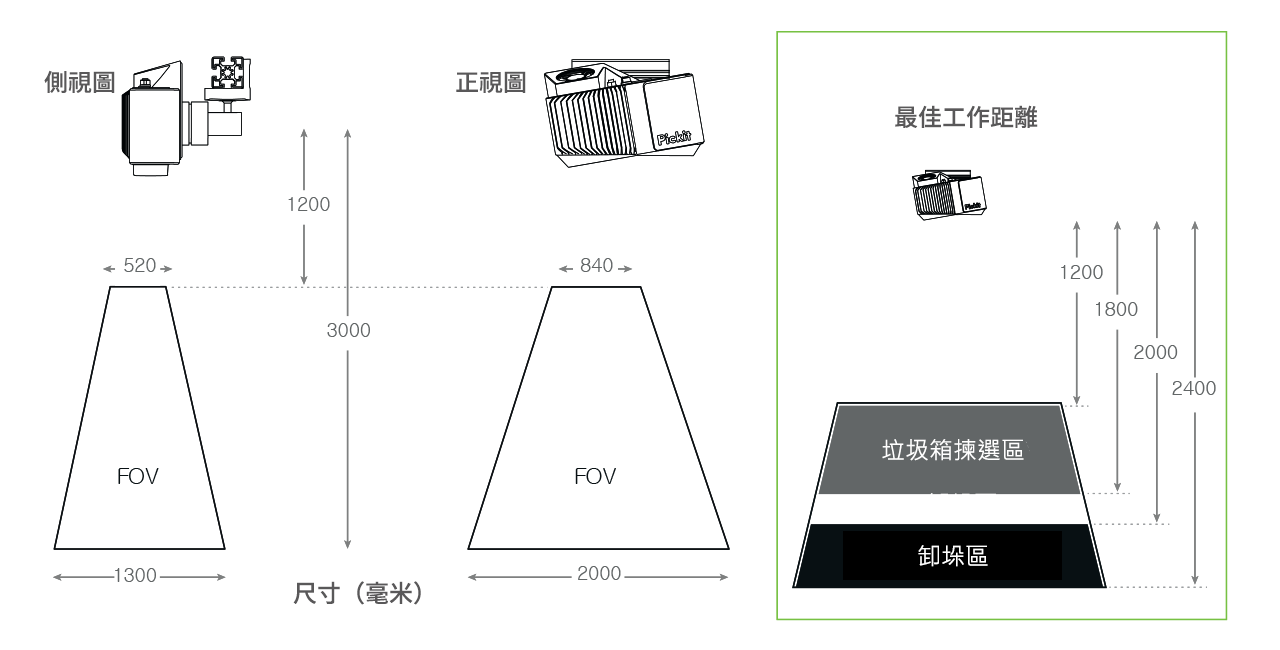

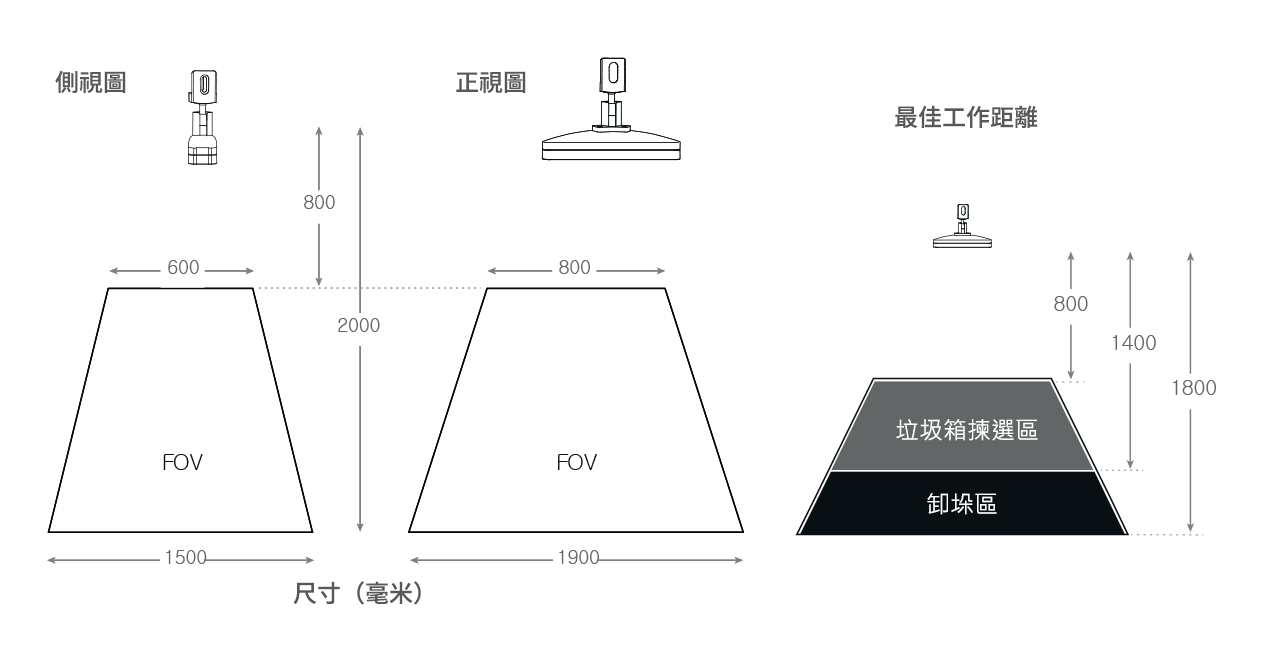

相机視野

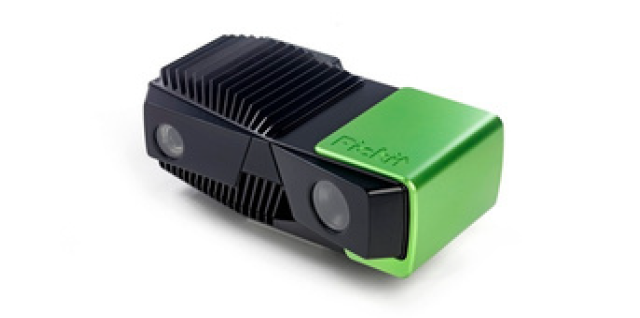

Pickit M-HD

高分辨率3D視覺系統

相机技術規格
3D測量技術結構光
3D圖像採集時間200-1000ms(毫秒)
3D相机 分辨率 (以像素為單位)1920×1200 px
3D相机 精密度(mm)*0.15-0.8mm
3D相机 精密度 (%)< 0.75%
3D相机 準確度 (mm)**2-4mm
估計揀選準確度***1.5×3D 相机 準確度
3D相机 重量2kg
3D相机與PC的連接M12-8(USB) -USB3
PC與機器人的連接以太網上的 TCP/IP
供電電源M12-5 24VDC/120W
溫度10℃至40℃
濕度95% @ 40°C (非冷凝)
IP 等級IP65
振動5G隨機,25G衝擊
認證CE, CB, EN6950, FCC A 級

* 與相机的距離越大,相机精密度越低
** 視場越大,3D相机準確度度越低
*** 真實生產環境的平均準確度

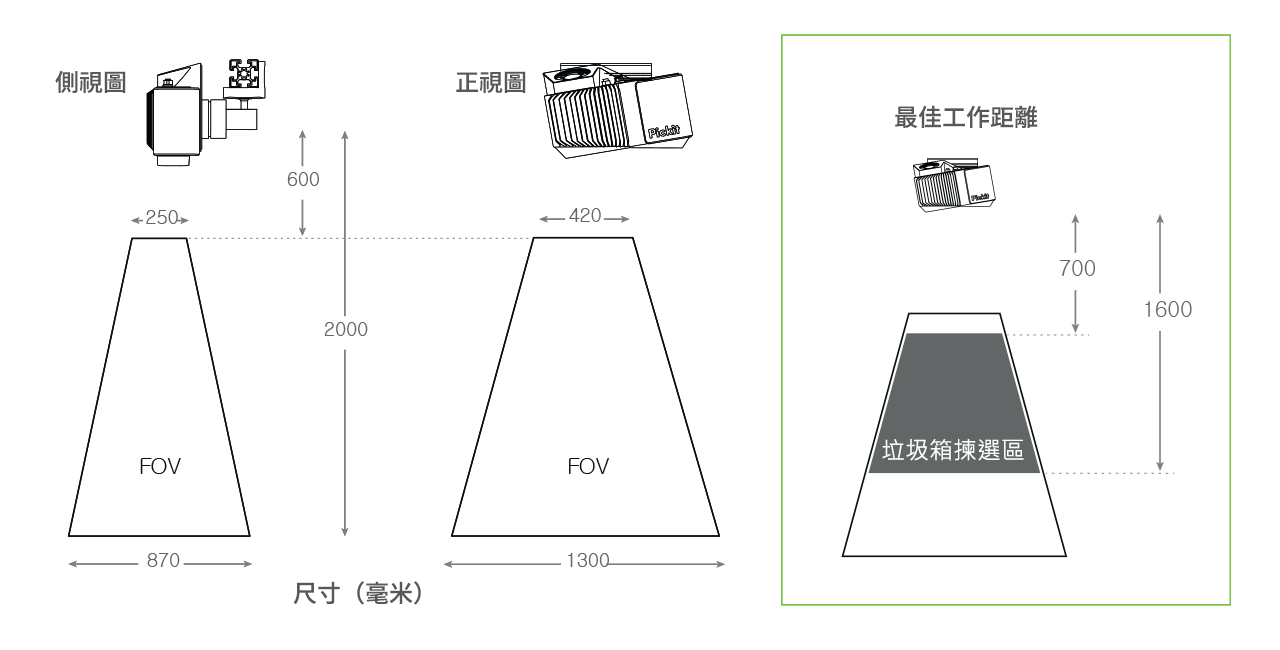

相机視野

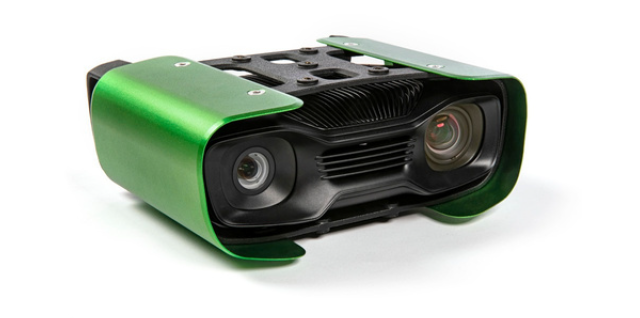

Pickit M-HD2

高分辨率3D視覺系統

相机技術規格
3D測量技術結構光
3D圖像採集時間從200毫秒開始
3D相机 分辨率 (以像素為單位)1944×1200(2.3MP)
3D相机 準確度(mm)< 0.4%
3D相机 準確度 (%)* 1-2 mm
估計揀選準確度 **1.5×3D 相机 準確度
(最佳)工作距離500 -1100mm
視野 735×448mm @0.7m
1049×640mm @ 1m
3D相机 重量880g
3D相机與PC的連接M12-8(以太網)
PC與機器人的連接以太網上的 TCP/IP
供電電源M12-5 24VDC
溫度0℃至40℃
IP 等級IP65
振動5G隨機,15G衝擊
認證CE, CB, EN6950, FCC B 級

* 與相机的距離越大,相机精密度越低
** 視場越大,3D相机準確度度越低
*** 真實生產環境的平均準確度

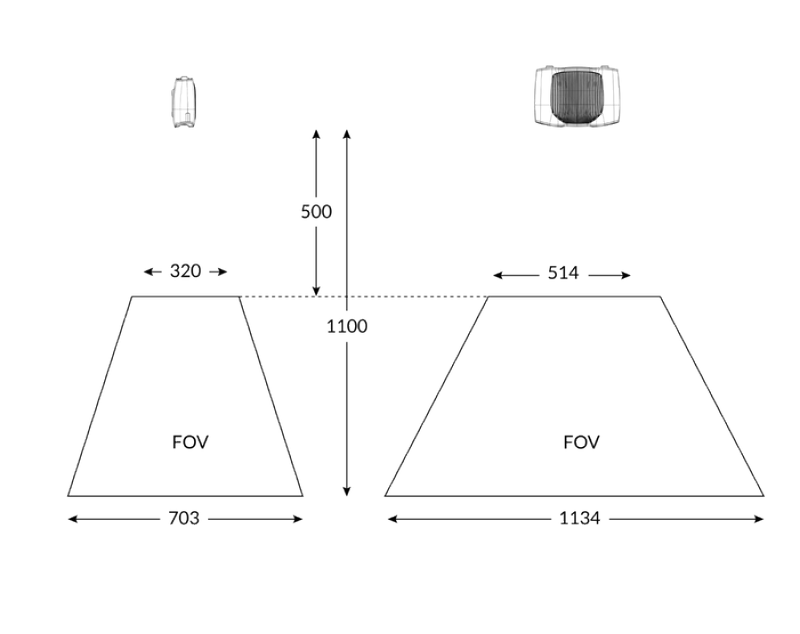

相机視野

Pickit L-HD

高分辨率、寬視場3D視覺系統

相机技術規格
3D測量技術結構光
3D圖像採集時間200-1000ms(毫秒)
3D相机 分辨率 (以像素為單位)1920×1200 px
3D相机 精密度(mm)*0.3-1.6mm
3D相机 精密度 (%)< 0.75%
3D相机 準確度 (mm)**3-7mm
估計揀選準確度***1.5×3D 相机 準確度
3D相机 重量2kg
3D相机與PC的連接M12-8(USB) -USB3
PC與機器人的連接以太網上的 TCP/IP
供電電源M12-5 24VDC/120W
溫度10℃至40℃
IP 等級IP65
振動5G隨機,25G衝擊
認證CE, CB, EN6950, FCC A 級, CE

* 與相机的距離越大,相机精密度越低
** 視場越大,3D相机準確度度越低
*** 真實生產環境的平均準確度

相机視野
